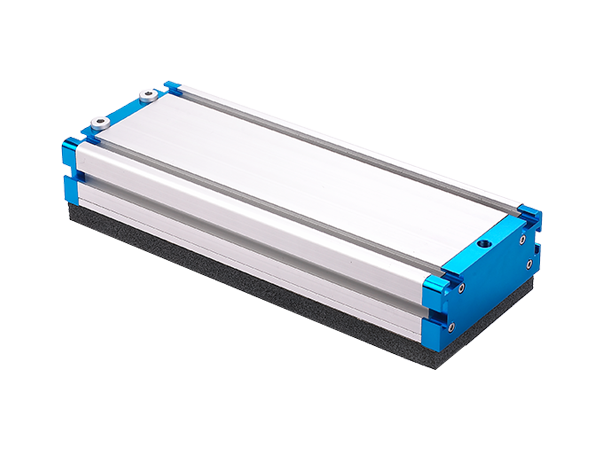

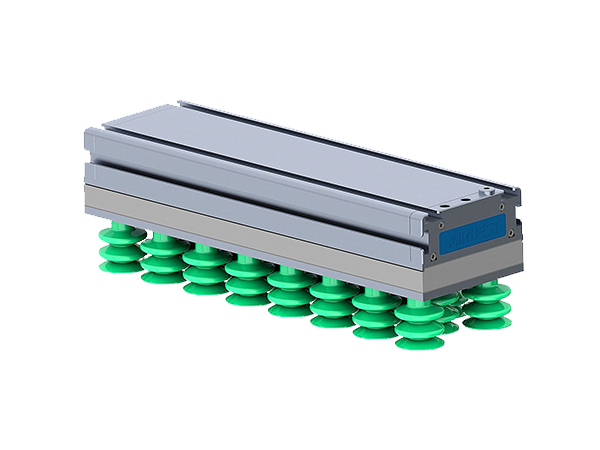

سری TXC

ابزار مکش وکیوم تولید کننده وکیوم

TXC series, ابزار مکش وکیوم تولید کننده وکیوم
قاپک سری TXC, لاستیک وکیوم سری TXC ساکشن پد وکیوم سری TXC
ویژگی های محصول
مشخصات محصول
پارامترهای فنی
ابعاد/مشخصات
بارگیری
بازگشت

ویژگی های ابزار مکش وکیوم تولید کننده وکیوم سری TXC

◇  بدنه از آلیاژ آلومینیوم با استحکام بالا و وزن سبک ساخته شده است

◇ پمپ خلاء چند مرحله ای به عنوان منبع خلاء ، جریان زیاد خلاء و زمان پاسخ کوتاه استفاده می شود

◇  یکپارچه با تولید خلا ، فیلتر خلاء ، شکستن خلاء ، سکوت اگزوز و شیر کنترل داخلی

◇ شیر کنترل داخلی به طور خودکار می تواند درگاه مکش آزاد را مسدود کند تا از دست دادن جریان خلا جلوگیری کند



کاربردهای ابزار مکش وکیوم تولید کننده وکیوم سری TXC

◇ صفحه PCB

◇ صفحه های چوبی

◇ کارتن

◇ صفحه فلزی

◇ پلاستیک


جدول نحوه سفارش ابزار مکش وکیوم تولید کننده وکیوم سری TXC

TXC  120×400 A  -V
  ①         ②      ③   ④





①  Series②  Dimension③ Adsorbing type④  Check valve
TXC120×60
120×300
120×400
120×600
120×800
120×1000
120×1200
A - Sealing gasket(Sponge) type
B - Suction cup type
(Suction cup model-SPC40S)
Nil - Standard, Without check valve
V   -   With check valve

◇ توجه: به استثنای سیستم استاندارد جاروبرقی خلاء TXC و سری TXM ، AIRBEST همچنین سیستم جاروبرقی خیاطی متناسب را ارائه می دهد. در صورت نیاز به درخواست خیاط ، لطفاً با فروشگاه هیدرولیک پنوماتیک ترک مشورت کنید.


جدول انتخاب ابزار مکش وکیوم تولید کننده وکیوم سری TXC

Model/
Specification
AA-VBB-V
TXC120×60--
TXC120×300
TXC120×400
TXC120×600
TXC120×800
TXC120×1000
TXC120×1200

◇ توجه: "●" - استاندارد ، موجودی. "○" انتخابی ، بدون سهام. "-" -غیر قابل دسترسی.


جدول پارامترهای فنی و تکنیکی ابزار مکش وکیوم تولید کننده وکیوم سری TXC












ModelAir supply
pressurebar(bar)
Max. vacuum
level  (-kPa)
Max. vacuum
flow  (NL/min)
Max. Air
consumption
(NL/min)
Suction
force
(N)
weightkgRecommended
hose dia.(mm)
AA-VBB-V
TXC120×606.0 83.0 150 85 68 0.50.4--8
TXC120×3006.0 75.0 640 215 516 2.52.73.53.68
TXC120×4006.0 75.0 640 215 689 2.83.44.54.68
TXC120×6006.0 75.0 1250 430 1,0303.55.16.56.78
TXC120×8006.0 75.0 1250 430 1,3784.26.5
8.58.78
TXC120×10006.0 75.0 1950 830 1,9494.67.110.510.710
TXC120×12006.0 75.0 1950 8302,2605.67.511.211.510

◇ توجه: تست میزان خلاء -60kPa. داده های نیروی مکش همانطور که در بالا آمده است به شرط آنکه گیربکس خلاء کاملاً توسط یک قطعه هوایی سفت و سخت پوشانده شده باشد ، بدون آنکه از جمله فاکتور ایمنی باشد ، مشخص می شود. دمای کار: -20 ~ 80.

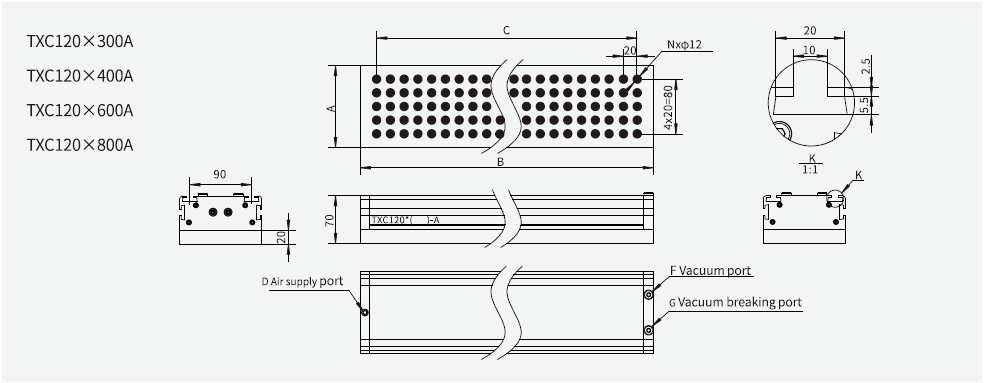

ابعاد ابزار مکش وکیوم تولید کننده وکیوم سری TXC




جدول مدل و اندازه ابزار مکش وکیوم تولید کننده وکیوم سری TXC

Model/SizeABCDFGN(suction hole number)
TXC120×300A120 328280G1/8G1/8G1/875
TXC120×400A120 428380G1/8G1/8G1/8100
TXC120×600A120 628580G1/8G1/8G1/8150
TXC120×800A120 828780G1/8G1/8G1/8200

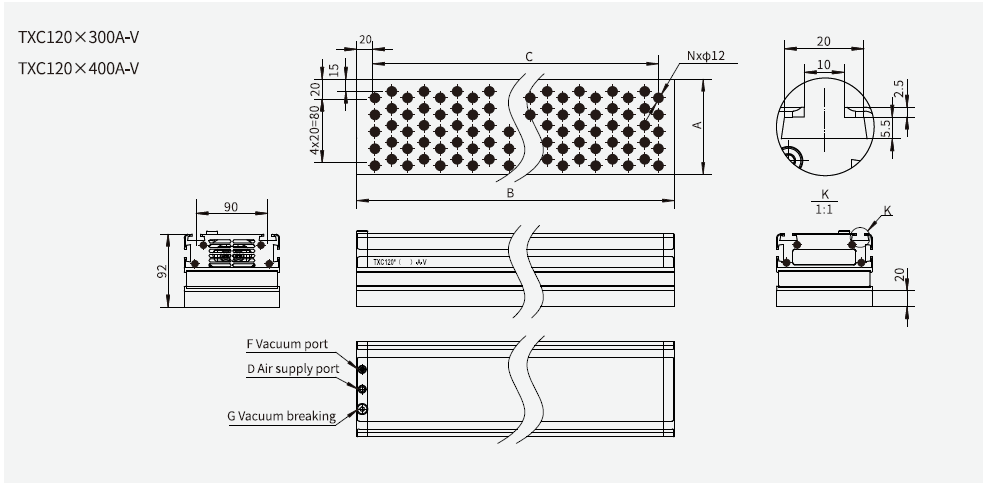

ابعاد ابزار مکش وکیوم تولید کننده وکیوم سری TXC


جدول مدل و اندازه ابزار مکش وکیوم تولید کننده وکیوم سری TXC

Model/SizeABCDFGN(suction hole number)
TXC120×300A-V120300260G1/8G1/8G1/870
TXC120×400A-V120400360G1/8G1/8G1/895

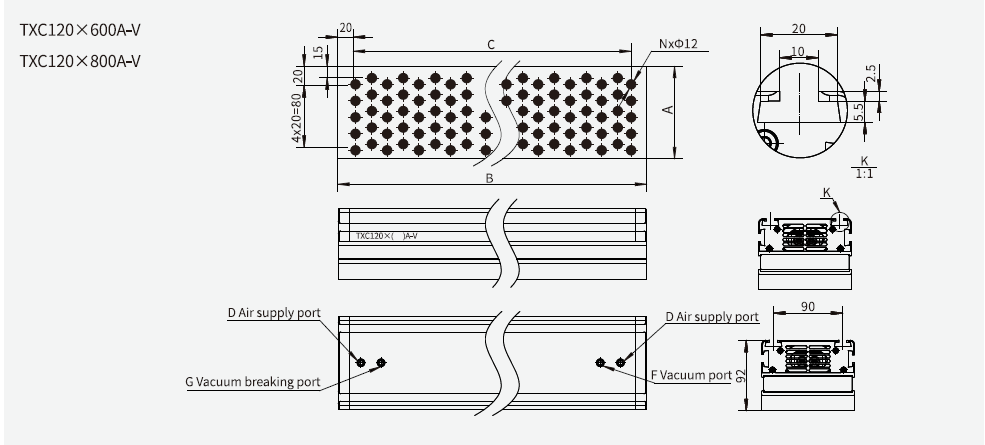

ابعاد ابزار مکش وکیوم تولید کننده وکیوم سری TXC


جدول مدل و اندازه ابزار مکش وکیوم تولید کننده وکیوم سری TXC

Model/SizeABCDFGN(suction hole number)
TXC120×600A-V120600560Φ8Φ8Φ8145
TXC120×800A-V120800760Φ8Φ8Φ8195

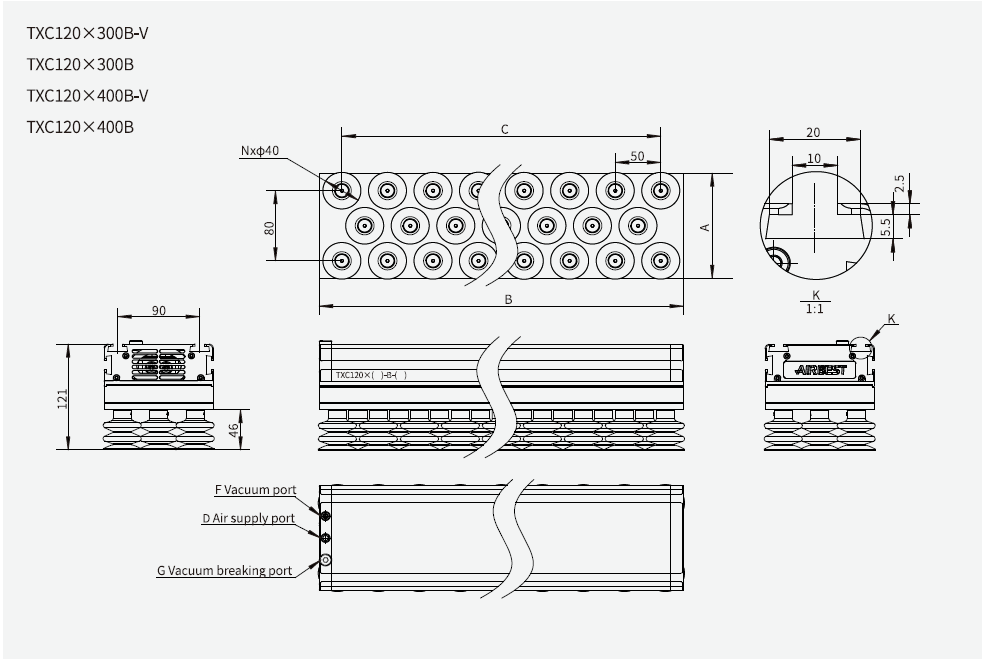

ابعاد ابزار مکش وکیوم تولید کننده وکیوم سری TXC


جدول مدل و اندازه ابزار مکش وکیوم تولید کننده وکیوم سری TXC

Model/SizeABCDFGN(suction hole number)
TXC120×300B-V120300250G1/8G1/8G1/817
TXC120×300B120300250G1/8G1/8G1/817
TXC120×400B-V120400350G1/8G1/8G1/823
TXC120×400B120400350G1/8G1/8G1/823

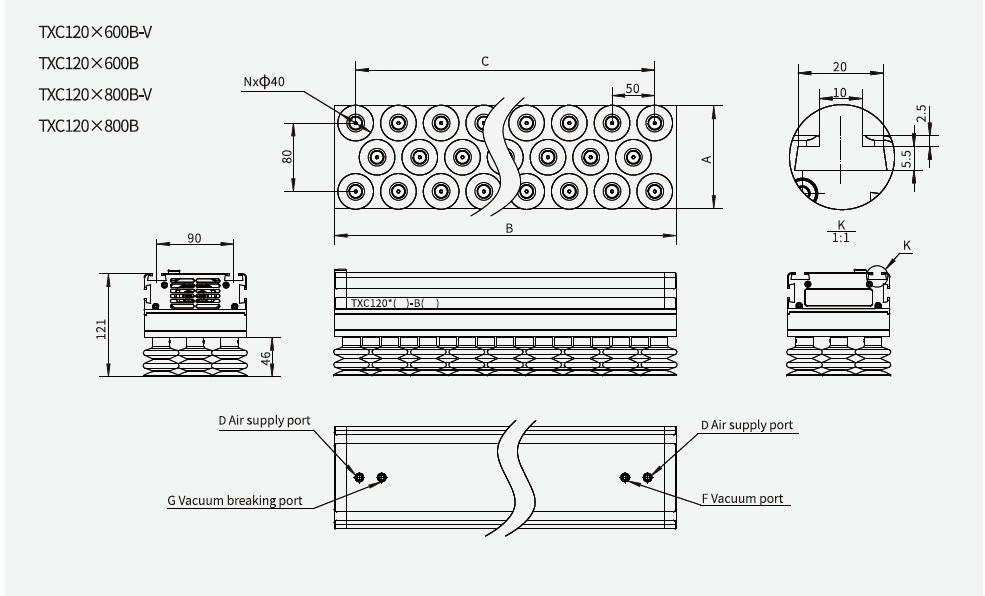

ابعاد ابزار مکش وکیوم تولید کننده وکیوم سری TXC


جدول مدل و اندازه ابزار مکش وکیوم تولید کننده وکیوم سری TXC

Model/SizeABCDFGN(suction hole number)
TXC120×600B-V120600550Φ8Φ8Φ835
TXC120×600B120600550Φ8Φ8Φ835
TXC120×800B-V120800750Φ8Φ8Φ847
TXC120×800B120800750Φ8Φ8Φ847

◇ توجه: φ8 به معنی قطر شلنگ است. برای ابعاد TXC120x1000 و TXC120x1200 لطفا با فروشگاه هیدرولیک پنوماتیک ترک مشورت کنید.


قطعات یدکی برای ابزار مکش وکیوم تولید کننده وکیوم سری TXC

ItemModelApplicable vacuum gripping system
SpongeTXC120×60NFTXC120×60A
TXC120×300NFTXC120×300A
TXC120×400NFTXC120×400A
TXC120×600NFTXC120×600A
TXC120×800NFTXC120×800A
TXC120×300NF-VTXC120×300A-V
TXC120×400NF -VTXC120×400A -V
TXC120×600NF-VTXC120×600A-V
TXC120×800NF-VTXC120×800A-V


دانلود اطلاعات ابزار مکش وکیوم تولید کننده وکیوم سری TXC
دانلود
